- 0 - 2 000 (kg)
- 0 - 8 000 (mm)

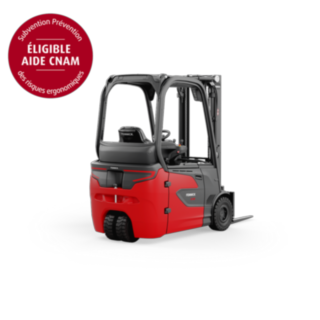

Chariots électriques E14 – E20 (chariots élévateurs trois roues)
Compacts et puissants
Maniables et individualisables pour une productivité maximale
Les chariots frontaux électriques E14 – E20 allient une structure compacte et une grande maniabilité à des vitesses de pointe allant jusqu’à 20 km/h. Ainsi, ils atteignent une capacité de manutention maximale, y compris dans les espaces exigus. La version 3 roues avec essieu de direction à sellette et châssis compact assure une maniabilité maximale en intérieur. Le chariot à 3 roues est disponible en sept versions, avec différentes capacités de batterie et tailles de châssis. Ainsi, les utilisateurs bénéficient d’un chariot parfaitement adapté à leur environnement. La flexibilité maximale est également le maître-mot de ces chariots en matière d’approvisionnement en énergie : des batteries plomb ouvert et Li-Ion ainsi que des systèmes de pile à combustible Fenwick-Linde sont disponibles au choix. Grâce au principe du Plug and play, les exploitants de flottes peuvent continuer d’utiliser leurs batteries existantes ou passer de batteries plomb ouvert à Li-Ion sans modification. Toutes ces caractéristiques font des E14 – E20 les chariots les plus polyvalents et rentables de leur catégorie pour l’intérieur.
Caractéristiques
Sécurité
Le concept de sécurité des chariots E14 – E20 protège efficacement l’utilisateur, la charge et l’environnement. Les profilés de mâts étroits, le fin montant avant, la cabine spacieuse et la plaque frontale abaissée offrent au cariste une vision panoramique optimale. Le toit de protection doté d’étroites traverses garantit une très bonne visibilité vers le haut, lors du stockage et déstockage en hauteur. Le centre de gravité abaissé du chariot, les vérins d’inclinaison placés en hauteur et la structure de mât résistante à la torsion permettent d’éviter tout risque de basculement. Un système de contrôle électronique de la boucle de ceinture rappelle au cariste de s’attacher, tandis qu’un frein de stationnement automatique protège le chariot en pente. Pour plus de sécurité, un système d’assistance Fenwick de série réduit automatiquement la vitesse du chariot dans les virages. En fonction du poids de la charge et de la hauteur de levage, les leviers proportionnels Duo®, également de série, limitent l’inclinaison du mât et les mouvements de levage afin de limiter le risque de basculement lors de tâches en hauteur. D’autres systèmes d’assistance tels que le Fenwick Speed Assist, le Fenwick Load Control / Active, le Fenwick Safety Guard, le radar anticollision et la Caméra Intelligente Anticollision sont également disponibles en option.
- Excellente vision panoramique
- Centre de gravité du chariot bas et
vérins d’inclinaison en hauteur pour plus de stabilité - Système Fenwick de réduction automatique de la vitesse dans les virages
- Leviers proportionnels Duo® pour éviter le basculement du chariot
- De nombreux systèmes d’assistance en option
Ergonomie
Les chariots E14 – E20 offrent un poste de travail ergonomique, qui permet de travailler sans fatigue et de rester concentré même lors de longues journées de travail. Le mât, l’essieu d’entraînement et l’essieu de direction sont dotés de paliers en élastomère afin de protéger le cariste des secousses dues aux irrégularités du sol. Cela garantit une conduite douce et réduit la transmission de vibrations néfastes au cariste. Dans le même temps, le concept de commande éprouvé à double pédale et leviers proportionnels Duo® assure une gestion totalement intuitive du chariot. La spacieuse cabine dispose d’éléments de commande placés à portée de main et d’un écran graphique 3,5 pouces parfaitement clair. Pour une température de travail optimale, les chariots peuvent être dotés d’une cabine fermée et climatisée avec chauffage. Le vaste éventail de sièges confortables, avec différents dossiers, revêtements et suspensions, permet à chaque cariste d’adopter une position correcte et détendue. Pour encore plus d’ergonomie, le concept de commande Fenwick Steer Control avec mini-volant ou joystick à la place du volant est disponible en option. Il réduit les sollicitations et facilite les manœuvres précises.
- Concept de découplage complet
- Large choix de sièges confortables
- Commande ergonomique et intuitive
- Écran 3,5 pouces graphique
- Climatisation et chauffage en option
Maniabilité
Avec la version 3 roues, les chariots E14 – E20 se distinguent par leur maniabilité exceptionnelle dans les espaces les plus exigus. Avec une vitesse allant jusqu’à 20 km/h, ils constituent le choix idéal pour des trajets de transport rapides et atteignent une capacité de manutention maximale. La technologie éprouvée 48 V avec moteurs asynchrones sans maintenance offre une puissance maximale en fonctionnement continu. La structure modulaire de ces chariots permet d’installer différents systèmes énergétiques, des batteries plomb ouvert ou lithium-ion aux piles à combustible. Grâce au principe Plug and play, les batteries existantes peuvent continuer à être utilisées sans problème, ou les batteries plomb ouvert pourront être remplacées par des batteries Li-Ion sans modification. En outre, l’accès latéral et le cadre ouvert vers le bas facilitent le changement de batterie en fonctionnement sur plusieurs équipes. Si nécessaire, un chargeur embarqué permet de recharger rapidement la batterie, où que l’on se trouve. Grâce à leur connectivité, les chariots peuvent être intégrés aux processus dématérialisés, et la maintenance peut être effectuée à distance.
- Vitesse maximale allant jusqu’à 20 km/h
- Plug and play pour différents systèmes énergétiques
- Prêts pour la technologie lithium-ion
- Porte latérale pour un changement de batterie aisé
- Connectivité pour intégration aux processus dématérialisés
- Chargeur embarqué en option
Entretien
La robuste structure des E14 – E20 garantit une disponibilité élevée et réduit les coûts de maintenance. L’essieu d’entraînement, les moteurs électriques et le convertisseur sont encapsulés afin de les protéger de la poussière et de l’eau, et ne nécessitent aucun entretien. Pour faciliter et accélérer les travaux de maintenance, les techniciens de service disposent d’un accès aisé à toutes les pièces clés. Par ailleurs, le chariot élévateur dispose d’un capot de batterie rabattable afin de faciliter le contrôle quotidien de la batterie plomb ouvert. Le transfert sans fil des données du chariot optimise le processus de maintenance et évite ainsi les temps d’arrêt inutiles. La première révision globale n’est requise qu’au bout de 1000 heures de fonctionnement. La vidange de l’huile hydraulique et des filtres correspondants peut même attendre 6000 heures (environ trois ans).
- Structure robuste, peu exposée à l’usure
- Moteurs électriques sans maintenance
- Longs intervalles de maintenance
- Composants faciles d’accès
- Capot rabattable pour un contrôle de batterie facilité
- Transfert de données sans fil
Caractéristiques techniques
Model | Capacité nominale/Charge | Levée | Vitesse de déplacement AV, avec sans charge | Voltage et capacité (5h) de la batterie | Largeur d'allée avec palette 800x1200 en long |
---|---|---|---|---|---|
E14 | 1,4 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 460/500 (V)/(Ah) o. kWh | 3311 (mm) |
E14 Container | 1,4 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 460/500 (V)/(Ah) o. kWh | 3311 (mm) |
E16 | 1,6 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3419 (mm) |
E16 Container | 1,6 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3419 (mm) |
E16C | 1,6 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 460/500 (V)/(Ah) o. kWh | 3319 (mm) |
E16C Container | 1,6 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 460/500 (V)/(Ah) o. kWh | 3319 (mm) |
E16L | 1,6 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 690/750 (V)/(Ah) o. kWh | 3527 (mm) |
E16L Container | 1,6 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 690/750 (V)/(Ah) o. kWh | 3527 (mm) |
E18 | 1,8 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3424 (mm) |
E18 Container | 1,8 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3424 (mm) |
E20 | 2,0 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3458 (mm) |
E20 Container | 2,0 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 575/625 (V)/(Ah) o. kWh | 3458 (mm) |
E20L | 2,0 (t) | 3050 (mm) | 20 / 20 km/h | 48 / 690/750 (V)/(Ah) o. kWh | 3536 (mm) |
E20L Container | 2,0 (t) | 2850 (mm) | 20 / 20 km/h | 48 / 690/750 (V)/(Ah) o. kWh | 3536 (mm) |
Équipements en option
-
Cabine complète
-
Climatisation avec chauffage intégré
-
Large choix de sièges
-
Indicateur du poids de la charge
-
Écran multifonction
-
Fenwick Steer Control
-
Fenwick Load Control / Active
-
Fenwick Speed Assist
-
Radar anticollision
-
Gestion de flotte Fenwick
Cabine complète
La cabine confort protège le cariste et, avec son toit en verre blindé et ses grandes portes vitrées, offre une excellente visibilité sur la charge et l’environnement de travail.
Climatisation avec chauffage intégré
La puissante climatisation avec chauffage et filtre à pollen intégrés assure une température de travail agréable dans la cabine en été comme en hiver et évite la buée sur les vitres.
Large choix de sièges
Une large sélection de sièges ainsi que des fonctions telles que les suspensions pneumatiques, le soutien lombaire, le siège chauffant ou la ventilation du siège, renforcent le confort et protègent activement contre les risques liés à de mauvaises positions de conduite.
Indicateur du poids de la charge
Avec cette fonction en option, le poids actuel de la charge est indiqué à l’écran pour le cariste.
Écran multifonction
Outre les informations du chariot élévateur, l’écran 7 pouces peut également afficher les messages du Fenwick Load Control / Active ou les images des caméras du mât ou de recul. La répartition de l’écran et les affichages peuvent être paramétrés individuellement.
Fenwick Steer Control
Le concept de commande innovant Fenwick Steer Control de Fenwick remplace le volant classique par un mini-volant ou un joystick pour atteindre un niveau supérieur d’ergonomie, de précision et de sécurité.
Fenwick Load Control / Active
Sur les chariots élévateurs à contrepoids, l’utilisation du Fenwick Load Control / Active permet de limiter fortement le risque de basculement.
Fenwick Speed Assist
Le système d’assistance à la conduite Fenwick Speed Assist adapte automatiquement la vitesse maximale du chariot à l’environnement et à la situation de conduite.
Radar anticollision
Le système d’assistance Radar anticollision détecte les objets lors des trajets en marche arrière, avertit le cariste du risque de collision et, si nécessaire, freine le chariot jusqu’à ce qu’il s’arrête.
Gestion de flotte Fenwick
Avec le système de gestion de flotte connect: de Fenwick, la flotte de chariots est sous contrôle. De la planification de la maintenance aux contrôles d’accès, en passant par la documentation de l’historique des tâches de maintenance et de réparation.
