Efficients sur plusieurs niveaux

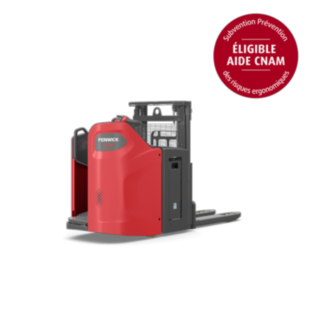

Les double-gerbeurs électriques D12 – D14 SP sont polyvalents : ils peuvent notamment être utilisés pour assurer du stockage et déstockage efficace, ainsi que pour transporter deux palettes à la fois sur de longues distances. Mais ces chariots ergonomiques sont également adaptés à une préparation de commandes occasionnelle. La plateforme et les éléments de commande forment un ensemble entièrement suspendu, entouré d'un robuste bouclier de protection en acier. Celui-ci protège le cariste tout en offrant une vision panoramique optimale ainsi qu’une position ergonomique : le cariste se tient à 45° par rapport au sens de la marche et dirige le chariot à l’aide de l’e-driver Fenwick, conçu pour une commande à une main. Le système de roues directrices et stabilisatrices sur quatre points d’appui assure une stabilité maximale, notamment en cas de gerbage en hauteur. Le système de commande Fenwick OptiLift permet une manutention précise et parfaitement dosée, ainsi qu’un fonctionnement silencieux et peu gourmand en énergie.
Caractéristiques
Sécurité
Sur la plateforme des chariots D12 – D14 SP, le cariste est entouré jusqu’à hauteur de hanche par un massif bouclier en acier, qui offre une protection maximale en cas d’accident. Un profilé en acier permet par ailleurs de protéger ses pieds, en plus d’un capteur de pied en option : dès qu’un mouvement de pieds est détecté en dehors de la plateforme, le chariot s’arrête automatiquement. Les chariots sont équipés du système Fenwick de réduction automatique de la vitesse du chariot dans les virages. Ainsi, toute manœuvre dangereuse est évitée. La construction du mât assure une visibilité parfaite sur la charge et l’environnement. Grâce à une fonction spéciale d’amortissement en fin de descente, les fourches se déposent délicatement sur les longerons afin d’éviter tout dommage sur la charge. Le chariot s’arrête automatiquement dès que le cariste relâche le levier de translation. Le système d’avertissement lumineux en option BlueSpot™ Fenwick prévient l’environnement de l’arrivée du chariot.
- Bouclier en acier robuste
- Réduction de la vitesse dans les virages
- Visibilité optimale à travers le mât
- Amortissement en fin de descente pour protéger la charge
- Détecteur de pied en option pour une protection supplémentaire
Ergonomie
Les chariots D12 – D14 SP sont équipés du système d’assistance Fenwick OptiLift. Celui-ci permet des mouvements de levage précis et intuitifs, et garantit une manutention silencieuse et peu gourmande en énergie. L'ensemble formé par la plateforme et les éléments de commande est entièrement découplé du châssis et suspendu, permettant ainsi d'absorber les vibrations et les secousses dues aux irrégularités du sol. Sur les double-gerbeurs D12 – D14 SP, le cariste se tient à 45° par rapport aux fourches. Ainsi, il domine son environnement dans toutes les directions, sans devoir tourner le dos ou la nuque. En option, les chariots peuvent être dotés du concept de commande e-driver de Fenwick-Linde, spécialement conçu pour la position à 45° et la commande à une main. La direction assistée électrique permet quant à elle de diriger le chariot sans effort. La vitesse de translation et la résistance de guidage s’adaptent automatiquement et en continu à l’angle de braquage. La direction réglable en hauteur peut être adaptée en fonction de la taille du cariste.
- Système d’assistance Fenwick OptiLift
- Direction assistée électrique
- Poste de conduite entièrement découplé
- Concept unique avec position de conduite à 45°
- Commande à une main en option avec e-driver Fenwick
Maniabilité
Les chariots D12 – D14 SP sont capables de transporter en même temps deux palettes de 1 000 kg chacune. Même à pleine charge, le puissant moteur asynchrone 3 kW des chariots permet d'atteindre 10 km/h : parfait pour un transport rapide. Ils disposent par ailleurs d’une capacité résiduelle élevée pour lever des charges jusqu’à quatre mètres de hauteur. Pour les utilisations intensives, il est recommandé d’équiper les chariots d’une batterie Li-Ion Fenwick avec chargeur embarqué. L'e-driver Fenwick est également conçu pour une utilisation intensive des double-gerbeurs. Tous les éléments de commande sont intégrés à l’unité de commande optimisée pour la position à 45°, et s’utilisent facilement à une main.
- Transport de palettes sur deux niveaux
- Capacité résiduelle élevée en grande hauteur
- Puissant moteur asynchrone 3 kW
- Unité de commande e-driver de Fenwick-Linde en option pour commande à une main
- Batteries Li-Ion Fenwick nouvelle génération
- Chargeur embarqué disponible
Entretien
Grâce à leur structure robuste dotée de nombreux composants à faible usure et sans maintenance tels que le puissant moteur asynchrone, les chariots D12 – D14 SP garantissent une disponibilité élevée et des coûts d’entretien réduits. Conformément au principe « Design to Service », toutes les pièces des double-gerbeurs nécessitant une maintenance sont faciles d’accès pour le technicien de service. Un port de diagnostic permet au technicien d’accéder à toutes les données du chariot via une connexion CAN Bus. Grâce à la nouvelle architecture électrique et électronique, le diagnostic de panne peut être effectué sans fil, et les mises à jour et autres fonctions peuvent être installées « over the air » si le chariot est doté de l’unité de transfert de données en option.
- Composants sans maintenance
- Structure robuste
- Structure propice à la maintenance
- Diagnostic via l’architecture CAN bus
- Architecture électrique et électronique moderne
Caractéristiques techniques
| Model | Capacité nominale/Charge | Levée | Vitesse de déplacement AV, avec sans charge | Rayon de giration | Voltage et capacité (5h) de la batterie |
|---|---|---|---|---|---|
| D12 SP | 1,2 / 1,0/1,0 / 2,0 (t) | 4266 (mm) | 10 / 12 km/h | 2221 / 2291 (mm) | 24 / 375 (V)/(Ah) o. kWh |
| D14 SP | 1,4 / 1,0/1,0 / 2,0 (t) | 4266 (mm) | 10 / 12 km/h | 2221 / 2291 (mm) | 24 / 375 (V)/(Ah) o. kWh |
Équipements en option
-
Différentes hauteurs de mât
-
Technologie Li-Ion
-
Changement latéral de batterie
-
Commande
-
Abri cariste
-
Version chambre froide
-
Détection des pieds Fenwick
-
BlueSpot™ Fenwick
Différentes hauteurs de mât
Différentes hauteurs de mât sont disponibles. Le chariot élévateur peut ainsi être adapté avec précision à l’application souhaitée.
Technologie Li-Ion
Outre les batteries classiques au plomb, la nouvelle génération de batteries Li-Ion Fenwick est également disponible.
Changement latéral de batterie
La sortie latérale de la batterie avec support à rouleaux permet un changement rapide, pour une utilisation particulièrement efficiente sur plusieurs équipes.
Commande
Les chariots peuvent être équipés au choix d’une double commande de direction standard ou de l'e-driver Fenwick, optimisé pour la position à 45° et la commande à une main.
Abri cariste
En option, les chariots D12 – 14 SP peuvent être dotés d’un abri cariste afin de protéger le cariste en cas de chute de marchandises.
Version chambre froide
La version chambre froide garantit une disponibilité totale et la performance du chariot élévateur à moins 35° Celsius.
Détection des pieds Fenwick
Un capteur détecte quand les pieds du cariste sortent du gabarit de la plateforme. Tant que le capteur est activé, le chariot freine jusqu’à son arrêt total.
BlueSpot™ Fenwick
Le système d’avertissement lumineux BlueSpot Fenwick augmente la visibilité du chariot sans le moindre bruit, renforçant ainsi la sécurité au quotidien dans l’entrepôt.
