Maniables et puissants pour une manutention dynamique

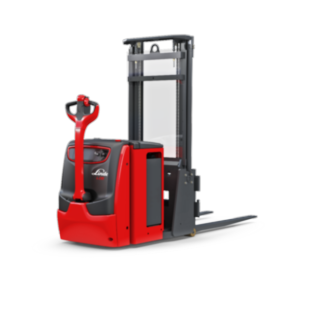

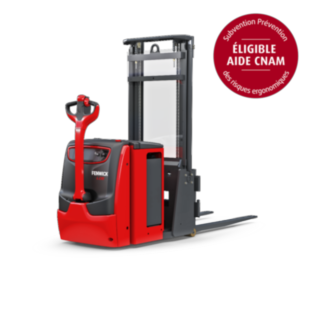

Les gerbeurs à contrepoids de la série L06 – L16 AC sont une solution de manutention efficace permettant de gerber et de transporter des charges légères à moyennes. Ils sont utilisés lorsque l’espace est trop étroit pour un gerbeur à bras encadrants ou lorsque la distance de déplacement est trop courte pour un chariot électrique. Grâce à la précision et au dynamisme de leur direction assistée, les L06 – L16 AC sont extrêmement maniables et polyvalents. Avec les fourches ISO, les chariots peuvent manipuler toutes sortes de palettes. Le timon long à accroche basse protège l’opérateur en maintenant une distance de sécurité suffisante avec le châssis. La réduction automatique de la vitesse dans les virages ainsi que la bonne visibilité sur la charge renforcent également la sécurité.
Caractéristiques
Sécurité
Le timon long à accroche basse des L06 – L16 AC maintient une distance de sécurité suffisante entre le cariste et le châssis du chariot élévateur. Le design enveloppant de la tête de timon protège les mains de l’opérateur. Le châssis abaissé du chariot élévateur évite que les pieds de l’opérateur ne soient bloqués sous le chariot élévateur. Dans les virages, le chariot élévateur réduit lui-même la vitesse afin d’éviter tout risque de basculement. Les L06 – L16 AC freinent automatiquement dès que l’opérateur relâche la console de commande du timon. Un bouton d’arrêt d’urgence facile d’accès coupe toute l’alimentation du gerbeur et déclenche immédiatement le frein électromécanique.
- Distance de sécurité assurée par le timon long
- Design enveloppant pour protéger les mains
- Adaptation automatique de la vitesse dans les virages
- Freinage automatique au relâcher des papillons
- Bouton d’arrêt d’urgence facile d’accès
Ergonomie
Tous les éléments de commande sont intégrés de manière ergonomique à la tête de timon, y compris les boutons permettant de gérer les mouvements du mât. La double commande de direction s’utilise avec les deux mains et permet une manipulation précise et confortable du chariot élévateur. Tous les boutons de la console de commande sont faciles d’accès et s’actionnent par une légère pression du bout des doigts. Ainsi, toutes les fonctions peuvent être facilement actionnées même avec des gants épais. Grâce au timon long, le gerbeur se dirige facilement et se manœuvre sans aucun problème même dans les espaces exigus. Les L06 – L16 AC disposent d’un grand espace de rangement pour stocker les outils de travail comme un scanner, des gants ou des stylos. De plus, un système de fixation spécial permet d’accrocher un support écritoire A4.
- Éléments de commande sur la tête de timon ergonomique
- Timon long pour des manœuvres plus faciles
- Gestion aisée du mât en un seul geste
- Grand espace de rangement pour les outils de travail
Maniabilité
Avec leur direction assistée dynamique et précise, les L06 – L16 AC offrent une grande maniabilité qui facilite considérablement la manutention dans les espaces exigus. L’opérateur gère la vitesse du chariot en modifiant l’angle d'inclinaison du timon. Grâce aux fourches ISO, les L06 – L16 AC sont compatibles avec toutes sortes de palettes et gitterbox. Le moteur AC 2,3 kW puissant et compact permet d’atteindre des vitesses allant jusqu’à 6 km/h. Une aide au démarrage évite au chariot de reculer lors des démarrages en côte. La large gamme de mâts standard, duplex et triplex offre une capacité de charge résiduelle importante, comprise entre 600 et 2000 kg.
- Excellente maniabilité grâce à la direction assistée
- Fourches ISO pour toutes sortes de palettes
- Moteur AC 2,3 kW compact et puissant
- Capacité de charge résiduelle élevée
Maintenance
L’écran multifonction présente à l’opérateur tous les paramètres clés du chariot et offre des fonctionnalités supplémentaires très utiles comme les messages de maintenance, le niveau de charge de la batterie, l'horamètre et une alarme. Grâce à la technologie CAN Bus, les techniciens de maintenance peuvent transférer toutes les données du chariot élévateur sur un ordinateur portable pour ensuite les consulter et les analyser. Le design des L06-L16 AC permet un accès rapide et facile à tous les composants techniques. La technologie sans maintenance du moteur AC permet une maintenance toutes les 1000 heures de fonctionnement.
- Écran digital multifonction
- Lecture des données du chariot via une connexion CAN bus
- Composants clés du chariot élévateur faciles d’accès
- Moteur AC sans maintenance
- Longs intervalles de maintenance
Caractéristiques techniques
| Model | Capacité nominale/Charge | Levée | Vitesse de déplacement AV, avec sans charge | Rayon de giration | Voltage et capacité (5h) de la batterie |
|---|---|---|---|---|---|
| L06AC | 0,6 (t) | 1924 (mm) | 5 / 6 km/h | 1324 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L10AC | 1,0 (t) | 1924 (mm) | 5 / 6 km/h | 1674 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L12AC | 1,2 (t) | 1924 (mm) | 5 / 6 km/h | 1674 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L16AC | 1,6 (t) | 1844 (mm) | 5 / 6 km/h | 2036 (mm) | 24 / 460/500 (V)/(Ah) o. kWh |
Équipements en option
-
Compartiment pour terminal de données ou lecteur de codes-barres
-
Version chambre froide –35° C
-
« Effet Booster »
-
Mât inclinable (+ 1° / - 6°)
-
Changement latéral de batterie
-
Fonction d'amortissement des fourches en fin de descente du tablier
Compartiment pour terminal de données ou lecteur de codes-barres
De larges et profonds espaces de rangement sont adaptés au terminal informatique, au lecteur de codes-barres ou encore aux rouleaux de film, aux gants de travail et aux stylos.
Version chambre froide –35° C
La version chambre froide garantit une disponibilité totale et la performance des gerbeurs à moins 35° Celsius.
« Effet Booster »
Pour les applications nécessitant un stockage à grande hauteur, l'option « Effet Booster » permet d’augmenter la vitesse de levage de 33%.
Mât inclinable (+ 1° / - 6°)
La commande d’inclinaison du mât (disponible sur les gerbeurs L10/12/16 AC) est surtout recommandée pour le transfert de palettes, bobines et colis. L’inclinaison vers l’avant facilite la saisie des charges tandis que l’inclinaison vers l’arrière simplifie le transport. L'inclinaison du mât permet d'éviter que la charge ne glisse des fourches lors du freinage.
Changement latéral de batterie
La sortie latérale avec rouleaux permet un changement de batterie rapide pour une utilisation en plusieurs postes de travail. Le changement latéral est facilité grâce aux rouleaux de guidage situés dans le compartiment batterie et au levier ergonomique permettant d'amorcer la sortie de batterie (3 et 4 PzS) pour pouvoir ensuite la placer sur le support de charge fixe ou mobile.
Fonction d'amortissement des fourches en fin de descente du tablier
La fonction d'amortissement des fourches en fin de descente permet de déposer la charge au sol sans à-coups pour ne pas l'endommager. Ainsi, elle réduit automatiquement la vitesse de descente des fourches pour déposer la charge au sol en douceur.
