- 0 - 1 000 (kg)
- 0 - 6 865 (mm)
- 0 - 7 833 (mm)
Préparateurs de commandes V modular B
Puissance et rentabilité
Prendre de la hauteur en toute simplicité

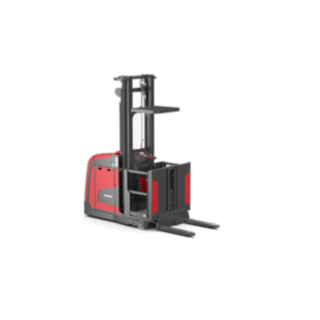

Le préparateur de commandes en hauteur V modular B Fenwick est un puissant chariot conçu pour offrir une hauteur de préparation de commandes moyenne de 7,8 m et une capacité de charge allant jusqu’à 1 000 kg. Cette série réunit le meilleur de la gamme de préparateurs de commandes Fenwick et allie performance et rentabilité. La spacieuse cabine conducteur offre à l’opérateur un poste de travail confortable. En plus d’une hauteur d’accès plus basse que sur les modèles concurrents, la cabine est découplée du châssis, ce qui permet de limiter la transmission des secousses et chocs à l’opérateur. Le V modular B permet ainsi un travail ergonomique et sûr et protège l’opérateur des blessures. Le préparateur de commandes en hauteur atteint une vitesse de levage maximale de 0,4 m/s et une vitesse de translation allant jusqu’à 11 km/h, ce qui contribue par ailleurs à une meilleure performance de picking. Grâce au concept modulaire du chariot, les clients peuvent adapter précisément leur préparateur de commandes à leurs besoins, et par exemple choisir entre un moteur 24 V ou 48 V en fonction de la puissance nécessaire.
Caractéristiques
Sécurité
La structure du mât du préparateur de commandes en hauteur offre une vue dégagée à l’opérateur et renforce ainsi la sécurité. Les barrières latérales obligatoires à partir d’une hauteur de plateforme de 1,2 m sont contrôlées par un système électronique et protègent l’opérateur des chutes. En cas d’urgence, une vanne de descente d’urgence est disponible à portée de main, même dans les allées étroites, derrière le couvercle arrière. Le technicien peut par ailleurs adapter d’autres configurations aux particularités des lieux. Cela permet de prévenir les collisions avec les plafonds et murs. Afin d’éviter toute erreur de manipulation et toute blessure, l’opérateur doit toucher les capteurs de l’unité de commande avec les deux mains et activer la pédale de présence au niveau de pieds pour pouvoir faire bouger le chariot. Dans les allées étroites, le système de protection de personne protège l’opérateur avec deux scanners côté charge et entraînement et intervient directement sur le comportement du chariot.
- Très bonne visibilité à travers le mât
- Barrières latérales avec capteurs électriques de contrôle de position
- Commande à trois points
- Vanne de descente d’urgence sous le couvercle arrière
- Arrêts de translation, levage et descente préréglables
Ergonomie
La préparation de commandes fait partie des tâches les plus difficiles physiquement en entrepôt. Le préparateur de commandes en hauteur V modular B soutient l’opérateur par de nombreuses mesures de construction : Dans la spacieuse cabine, l’opérateur peut travailler de manière détendue. De nombreux compartiments de rangement et variantes d’équipement sont disponibles en fonction des besoins. Un rebord de cabine bas facilite la prise et dépose de marchandises. Le rouleau ergonomique breveté permet à l’opérateur de s’appuyer et de détendre ses muscles. Des barrières latérales sont disponibles en option. Elles pivotent facilement vers l’extérieur pour que l’opérateur puisse accéder au fond du rayonnage. Pendant le trajet, la plateforme et un tapis souple amortissent les vibrations et préviennent ainsi la fatigue de l’opérateur. Lors de la préparation de commandes, il se tient sur un support rigide, au bord de la cabine.
- Pupitre de commande ergonomique
- Nombreux compartiments de rangement et variantes d’équipement
- Cabine spacieuse avec des contours arrondis
- Rebord de cabine bas
- Cabine amortie avec tapis antivibrations
Manutention
La direction électrique permet de conduire le chariot de manière simple, rapide et précise. Les vitesses de levage et de translation élevées contribuent également à accroître la productivité. Les moteurs asynchrones du préparateur de commandes en hauteur Fenwick se distinguent par une consommation d’énergie faible et une capacité de charge résiduelle élevée à une hauteur de levage allant jusqu’à 7,8 m.
- Direction précise pour des manœuvres rapides
- Capacité de charge résiduelle élevée
- Faible consommation énergétique
- Vitesses de levage et de translation élevées
Entretien
Le préparateur de commandes en hauteur Fenwick est conçu pour faciliter l’entretien : ses principaux composants sont faciles d’accès derrière l’habillage. Les moteurs de traction et de levage sont encapsulés et ainsi protégés de la poussière et de la saleté. Les temps d’arrêt pour réparations et maintenance sont donc réduits. L’interface CAN-Bus permet au technicien de consulter et contrôler toutes les données clés.
- Composants de maintenance faciles d’accès
- Moteurs de translation et de levage sans maintenance
- Consultation des données du chariot via CAN-Bus
Caractéristiques techniques
Model | Capacité nominale/Charge | Levée | Vitesse de déplacement AV, avec sans charge | Rayon de giration | Largeur d'allée avec palette 800x1200 en long |
---|---|---|---|---|---|
V modular B 24V Standard mast | 1,0 (t) | 4550 (mm) | 9 / 9 km/h | 1585 (mm) | - (mm) |
V modular B 48V Standard mast | 1,0 (t) | 5000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
V modular B 48V Standard mast | 1,0 (t) | 6000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
Équipements en option
-
Laser anticollision
-
Pupitre de commande
-
Systèmes de fixation
-
Plateforme avec accès palette
-
BlueSpot™
-
Fenwick Connect
-
Fenwick System Control (LSC)
-
Barrières inclinables
-
Préparation radio
-
Rétroviseurs et éclairage
-
Système de protection de personne
![Le Laser Anticollision s'appuie sur la technologie laser pour détecter les personnes situées dans une zone de sécurité allant jusqu’à neuf mètres devant et derrière le chariot. Le Laser Anticollision s'appuie sur la technologie laser pour détecter les personnes situées dans une zone de sécurité allant jusqu’à neuf mètres devant et derrière le chariot.](https://www.fenwick-linde.fr/media/Global-Content/01-Products/05_Very-Narrow-Aisle_Schmalganggeraete-VNA/02_Features_4/5214_V-modular_PPS-Linde_loadside_-1965-005_1_16x9w320.jpg)
Laser anticollision
Conformément à la norme DIN 15185, les scanners laser détectent les personnes situées dans une zone de sécurité de neuf mètres devant et derrière le chariot. En cas de détection d’une personne, un signal d’avertissement retentit et le chariot s’arrête automatiquement. Deux champs d’alerte supplémentaires et réglables permettent de réduire la vitesse avant même la zone de sécurité et peuvent également être utilisés pour un changement de vitesse.
![Le pupitre de commande peut être installé en option côté charge ou côté charge et côté mât. Le pupitre de commande du V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_LSMS-Knob_5100020_16x9w320.jpg)
Pupitre de commande
Le pupitre de commande peut être installé en option côté charge ou côté charge et côté mât, tout en conservant la logique de commande.
![Les systèmes de fixation en option permettent d’installer des éléments supplémentaires tels qu’un terminal ou un scanner. Systèmes de fixation en option pour le V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_Prep.Ter.-Printer_6403020_16x9w320.jpg)
Systèmes de fixation
Il est possible par exemple de fixer un terminal, un scanner, un porte-documents, un support d’écriture ou des accessoires individuels. Les supports peuvent être fixés à gauche et à droite du mât ainsi que sur le toit protège-conducteur côté charge.
![La plateforme du V modular B est sécurisée par des garde-corps tout autour de la palette. La plateforme avec accès palette du V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_Model_4407060_16x9w320.jpg)
Plateforme avec accès palette
Plateforme sécurisée par des garde-corps tout autour de la palette ainsi que d’un dispositif de blocage. L’opérateur peut ainsi marcher directement sur la palette en toute sécurité, en particulier pour la manipulation de colis ou articles volumineux.
![Le BlueSpot™ Fenwick renforce la sécurité au travail. Le BlueSpot™ sur le V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_-V-modular-B_OPTIONS_Bluespot-Beacon_6102010_zoom_16x9w320.jpg)
BlueSpot™
Le BlueSpot™ Fenwick augmente la sécurité des opérations, car le point lumineux LED permet au chariot d’être visible sans nuisance sonore.
![Fenwick connect: - également disponible pour le V modular B Fenwick connect: - également disponible pour le V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_accessPIN-_6600010_16x9w320.jpg)
Fenwick Connect
Comment et par qui les différents chariots sont-ils utilisés ? À quoi ressemblent les données de consommation des chariots et chacun d’entre eux est-il en bon état ? Le système connect combine capteurs physiques et programmation afin de vous apporter les réponses appropriées.
![Le Fenwick System Control (LSC) assure une manutention rapide et une sécurité renforcée. Fenwick System Control (LSC) pour le V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_-OPTIONS_Mast_3200065_16x9w320.jpg)
Fenwick System Control (LSC)
Le système assure une manutention rapide et une sécurité renforcée. Dans la version de base LSC Standard, la capacité résiduelle en fonction de la hauteur de levage est affichée directement sur l’écran de contrôle. Les versions LSC étendues adaptent les vitesses de traction et d’élévation en fonction du poids de la charge présente sur les fourches, pour des gains de performances notamment sur les mouvements à vide.
![La barrière inclinable bascule de dix centimètres vers l’extérieur lorsqu’on s’y appuie. Les barrières inclinables du V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_Barrier_4410035_16x9w320.jpg)
Barrières inclinables
Si le conducteur s’appuie contre les barrières latérales, ces dernières s’inclinent de dix centimètres vers l’extérieur. Cela permet à l’opérateur de mieux atteindre le fond du rayonnage et lui facilite la préparation de la commande.
Préparation radio
Le chariot est équipé d’une prise 12 volts / 50 watts ainsi que de haut-parleurs et d’une antenne dans la cabine.
![Le pack d’équipement comprend un grand rétroviseur et deux feux de travail latéraux. Module de rétroviseur pour le V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_Mirrors_4402010_16x9w320.jpg)
Rétroviseurs et éclairage
De grands rétroviseurs dans les deux sens et des feux de travail aident l’opérateur dans ses activités quotidiennes. Un ventilateur est disponible en option pour rafraîchir l’opérateur dans la chaleur des grandes hauteurs sous le toit.
![Le système de protection de personne intervient activement dans le comportement du chariot. Le système de protection de personne du V modular B](https://www.fenwick-linde.fr/media/Global-Content/01-Products/07_Order-Pickers_Kommissionierer/02_Features_6/BR5213_V-modular-B_OPTIONS_PSE_7104010_16x9w320.jpg)
Système de protection de personne
Dans les allées étroites, le système de protection de personne protège l’opérateur avec deux scanners côté charge et entraînement et intervient directement sur le comportement du chariot.
