Un design innovant pour des courses d'extension courtes et deux fois plus d'espace

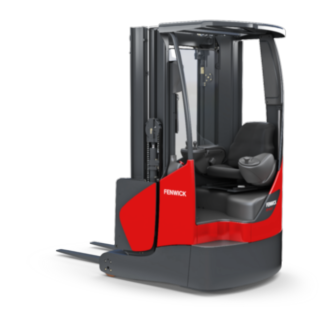

Les rétractables R14 – R17 X disposent d’un design hors du commun, qui augmente significativement leurs puissance, confort et sécurité. Ils conviennent notamment à la manutention efficace de charges allant jusqu’à 1,7 tonne et une hauteur de travail de plus de 11,5 mètres dans des allées étroites. Le placement de la batterie sous la cabine offre deux fois plus d'espace au cariste. Le champ de vision a également doublé par rapport à un chariot à mât rétractable conventionnel grâce à un nouveau concept de mât. Les montants fixes du mât sont intégrés au gabarit du chariot À la place, c’est un tablier porte-fourche spécialement conçu qui effectue le mouvement de translation. Cette construction permet d’accroître la stabilité pendant la manipulation des charges. Par ailleurs, le placement de la batterie abaisse le centre de gravité pour une capacité résiduelle accrue. La conception spéciale avec une course d'extension extrêmement courte ouvre l’accès aux rayonnages étroits.
Caractéristiques
Sécurité
Les mâts de levage extra larges des chariots élévateurs R14 – R17 X, les montants de mât au profil étroit et la position de conduite proche du mât offrent une visibilité optimale. Le toit panoramique en verre blindé en option permet même de voir vers le haut pour suivre la charge. Le frein de parc automatique augmente le niveau de sécurité par exemple lors d’un arrêt sur les quais ou lors de la descente. Le système Fenwick de réduction automatique de la vitesse du chariot dans les virages aide le cariste en adaptant proportionnellement la vitesse. Quatre systèmes de freinage indépendants arrêtent le chariot élévateur avec rapidité et en toute sécurité dans n’importe quelle situation. De nombreux équipements en option augmentent encore la sécurité d'utilisation. Ainsi, par exemple, une caméra montée sur le mât permet au cariste de garder en permanence un œil sur la charge.
- Vision panoramique à travers la large fenêtre du mât
- Frein de parc automatique
- Système Fenwick de réduction automatique de la vitesse du chariot dans les virages
- Quatre systèmes de freinage indépendants
Ergonomie
La vision panoramique optimisée grâce au large mât de levage et à la commande intuitive du mât via les leviers proportionnels Duo® permettent de manipuler les charges de manière précise, simple et confortable. La conception innovante du chariot avec batterie placée sous le conducteur double l’espace disponible du poste de conduite. Tous les éléments de commande pour les fonctions de conduite et de gestion du mât sont intégrés aux accoudoirs du siège conducteur et peuvent être réglés individuellement pour plus d’ergonomie. Le siège peut pivoter de 10° et la dureté de la commande peut être adaptée individuellement. L’interaction entre les différents éléments et l’espace disponible permettent au cariste de travailler avec efficacité sans se fatiguer.
- Vision panoramique optimale
- Deux fois plus d'espace
- Concept global ergonomique
- Siège et console réglables individuellement
- Dureté de la commande ajustable
Maniabilité
La conception unique de la série R14 – R17 X permet d’obtenir un châssis compact avec un empattement court. Ainsi, les chariots élévateurs sont parfaitement maniables, et ont besoin de moins de place qu’un rétractable classique pour manipuler les charges. La course d'extension courte et la visibilité unique à travers le mât ainsi que les glissières latérales de série pour la fourche assurent par ailleurs une capacité de manutention supérieure. La batterie étant placée en-dessous du poste de conduite et le mât étant solidaire du châssis, les chariots disposent d’une excellente capacité résiduelle et d’une grande stabilité. Grâce à la commande à double pédale et aux leviers proportionnels Duo®, les caristes manœuvrent les chariots élévateurs plus rapidement et en toute sécurité.
- Conception compacte
- Course d'extension courte
- Stabilité accrue
- Capacité résiduelle élevée
- Visibilité unique à travers le mât
- Glissières latérales en équipement standard
Entretien
Les composants d’entretien les plus importants étant faciles d’accès, la maintenance des rétractables Fenwick est particulièrement rapide et simple. En consultant les données du chariot via le système CAN bus, le technicien de maintenance reçoit toutes les informations sur l’état de l’électronique et de la mécanique. La batterie se remplace avec un transpalette ou un support de remplacement en option. Avec des moteurs électriques sans maintenance et des intervalles d’entretien toutes les 1 000 heures de fonctionnement, ces chariots élévateurs sont extrêmement fiables et rentables.
- Composants faciles d’accès
- Moteurs électriques sans maintenance
- Remplacement de la batterie simplifié
- Maintenance toutes les 1 000 heures de fonctionnement
- Rentabilité et disponibilité élevées
Caractéristiques techniques
| Model | Capacité nominale/Charge | Levée | Vitesse de déplacement AV, avec sans charge | Largeur d'allée avec palette 800x1200 en long | Voltage et capacité (5h) de la batterie |
|---|---|---|---|---|---|
| R14X | 1,4 (t) | 5655 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 480 (V)/(Ah) o. kWh |
| R14X HL | 1,4 (t) | 12755 (mm) | 14 / 14 km/h | 3127 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
| R14X High | 1,4 (t) | 6955 (mm) | 14 / 14 km/h | 2756 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
| R16X | 1,6 (t) | 7555 (mm) | 14 / 14 km/h | 2761 (mm) | 48 / 690/750 (V)/(Ah) o. kWh |
| R17X | 1,7 (t) | 7855 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 640 (V)/(Ah) o. kWh |
| R17X HD | 1,7 (t) | 10655 (mm) | 14 / 14 km/h | 2977 (mm) | 48 / 920/1000 (V)/(Ah) o. kWh |
Équipements en option
-
Recentrage automatique
-
Éclairage
-
Gestion de flotte
-
Commande à pédale unique
-
Support de téléphone portable
-
Manettes en bois pour joysticks
-
Pré-sélection de la hauteur de levage
-
Équipement chambre froide
-
BlueSpot™
-
Caméra de mât
-
Toit en verre blindé panoramique
-
Siège chauffant
-
Allongement du dossier
-
Direction à 360°
Recentrage automatique
Recentrage automatique du TDLI par simple pression d'un bouton .
Éclairage
Un gyrophare, un flash de signalisation et d’autres feux de travail augmentent la sécurité du cariste et de l’environnement du chariot élévateur.
Gestion de flotte
La solution de gestion de flotte connect: Fenwick permet de collecter, de traiter et d’analyser les données des chariots et de leurs utilisateurs. Ainsi, elles sont la clé d'une utilisation efficace, sûre et en toute transparence des chariots industriels.
Commande à pédale unique
De nombreux caristes préfèrent la commande à pédale unique. La commande à double pédale peut être échangée pour répondre aux exigences individuelles de chaque cariste.
Support de téléphone portable
Un support de téléphone portable assure le déroulement des opérations en toute sécurité. Le collaborateur a en permanence l’écran sous les yeux et à portée de main.
Manettes en bois pour joysticks
Les manettes en bois pour joysticks Fenwick améliorent l'esthétique du poste de travail. Le bois dur sans échardes confère un toucher agréable, risque moins de se salir et convient aux caristes souffrant d'une allergie au plastique.
Pré-sélection de la hauteur de levage
La pré-sélection de la hauteur de levage accélère le processus, augmente la sécurité au travail et soulage le cariste.
Équipement chambre froide
Dans la version avec équipement chambre froide, les huiles, lubrifiants et l’équipement de la cabine sont conçus pour des températures allant jusqu’à -30°C. Ainsi, le chariot reste parfaitement prêt à l’emploi à tout moment.
BlueSpot™
Le BlueSpot™ avertit de l’arrivée d’un chariot élévateur à l’aide d’un point lumineux bleu.
Caméra de mât
La caméra aide le cariste à manipuler la charge en toute sécurité. La caméra permet de voir les deux fourches, la partie inférieure de la charge et le rayonnage sur lequel la charge doit être placée.
Toit en verre blindé panoramique
Un toit panoramique en verre blindé protège efficacement le cariste contre des risques de chute tout en lui permettant de voir librement.
Siège chauffant
Un siège chauffant augmente le confort de conduite et établit rapidement une température de travail adaptée dans les environnements froids.
Allongement du dossier
L’allongement du dossier permet d’adapter le siège aux besoins des caristes de grande taille.
Direction à 360°
Dirigée par la commande à pédale unique, la direction à 360° permet de manœuvrer le chariot élévateur de manière optimale dans les espaces les plus réduits.
